METRIOS – Proiettore di Profili Digitale

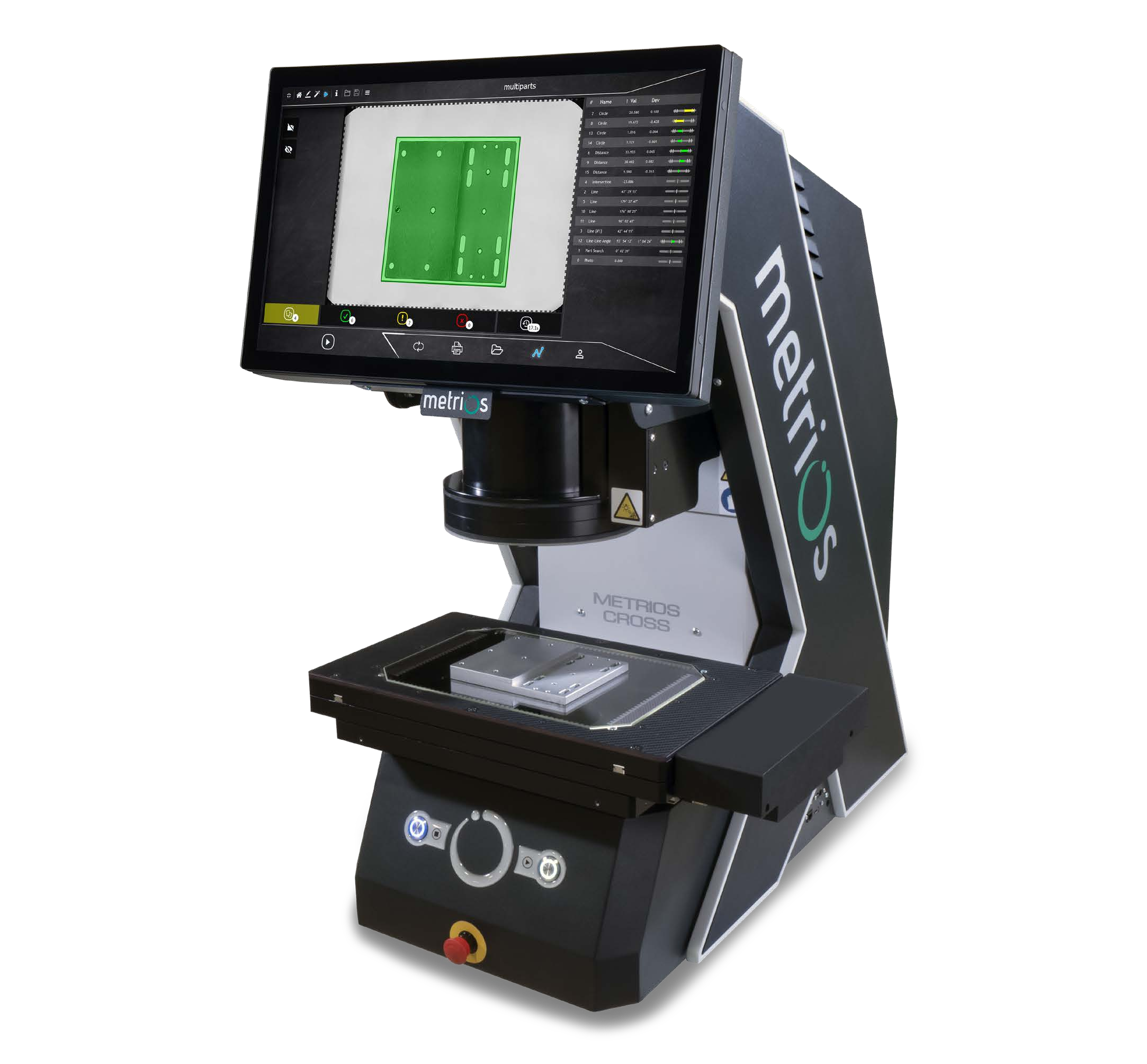

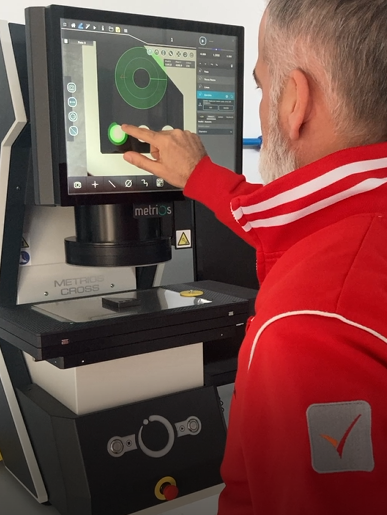

L’assortimento di macchine di misura a disposizione di Check Solution comprende anche Metrios, una macchina di misura ottica per il controllo bidimensionale, che consente di eseguire un test qualità preciso ed oggettivo direttamente in produzione, così come in accettazione arrivi o al controllo finale prima della spedizione. Sarà sufficiente appoggiare liberamente il pezzo da misurare sul piano e premere un pulsante affinché Metrios individui e misuri l’elemento da controllare.

Eseguire la misura direttamente in officina consente a Check Solution di intervenire direttamente sul processo produttivo, correggendo l’utensile in tempo reale e mantenendo il sistema in tolleranza. Ciò permette di risparmiare fino a un’ora di fermo macchina abbattendo i tempi di misura dei primi pezzi prodotti con un rapidissimo ritorno dell’investimento.

Struttura

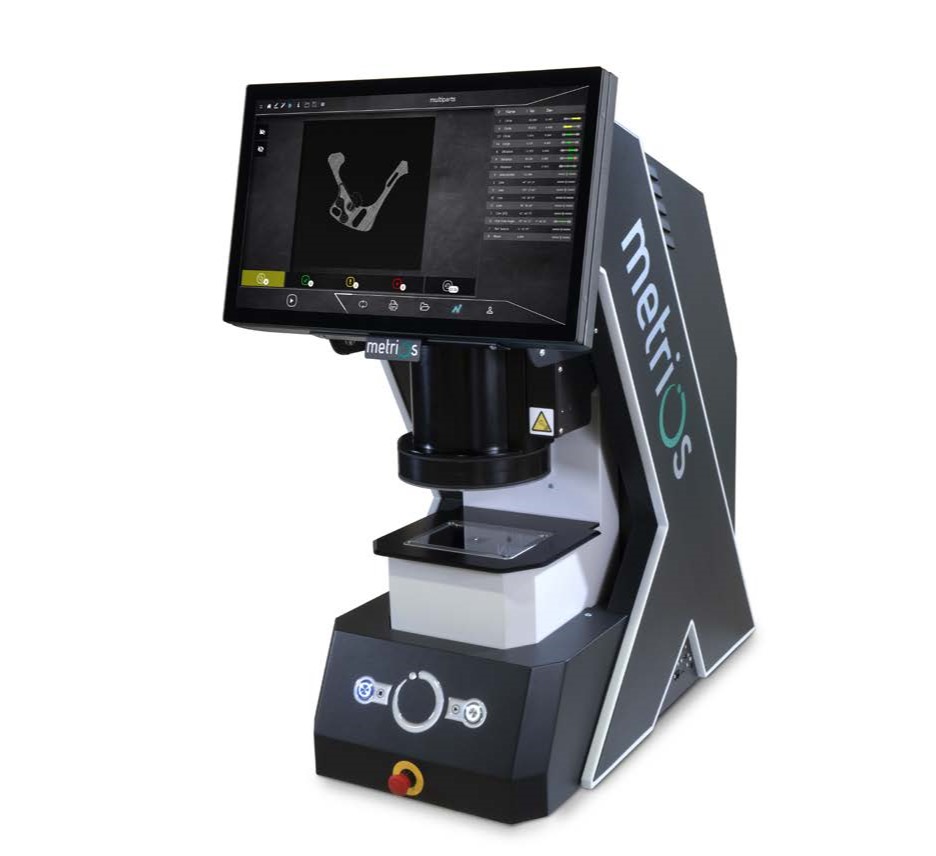

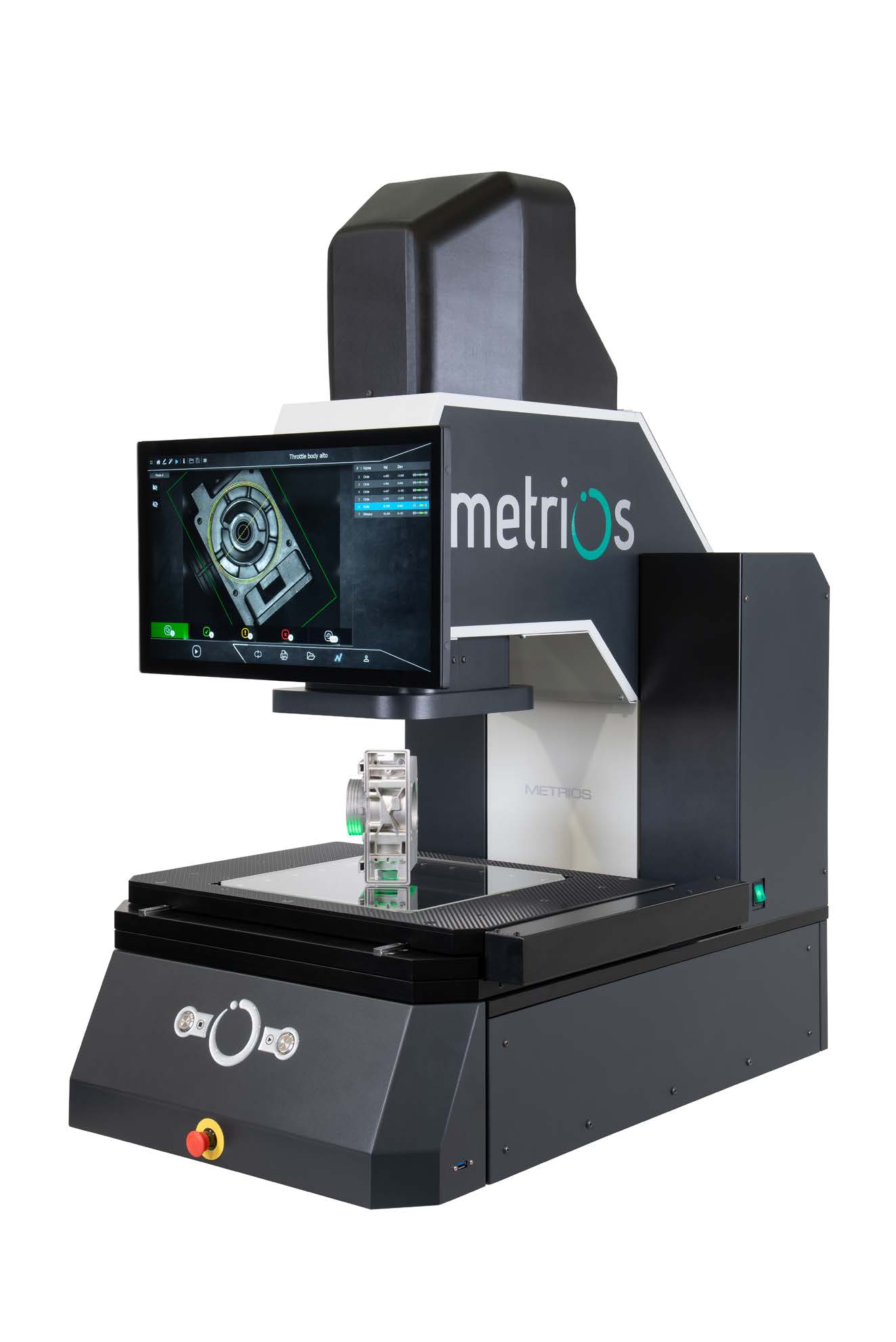

Metrios è una macchina di misura ottica di ultima generazione. La scelta dei materiali e delle tecniche costruttive ha permesso di ottenere uno strumento in grado di operare anche fuori dalla sala metrologica. La sua robusta struttura in lega di acciaio con opportune nervature di irrigidimento abbraccia e protegge le parti sensibili della macchina. Opportuni calcoli dimensionali, uniti ad analisi sulla deformazione, e tre diversi sensori di temperatura consentono alla struttura reticolare di Metrios di rimanere stabile e lineare al variare della temperatura.
Tutte le lavorazioni delle parti meccaniche sono eseguite su centri di lavoro a CNC in unico piazzamento per evitare disallineamenti dovuti al riposizionamento degli elementi.
Le parti in movimento sono ridotte al minimo per garantire la massima durata dello strumento anche su più cicli di lavoro.

Metrios è studiata per la massima ergonomia sia con componenti piccoli che con elementi di medie dimensioni:

• La struttura di dimensioni importati offre la massima ergonomia all’operatore, che potrà caricare i pezzi da misurare con ampio spazio di accesso per le mani;
• Il piano di misura si muove verticalmente con oltre 100 mm di corsa per disimpegnarsi ampiamente durante le fasi di carico e scarico, ma anche per permettere di utilizzare sottopezzi e fissaggi di qualsiasi dimensione;

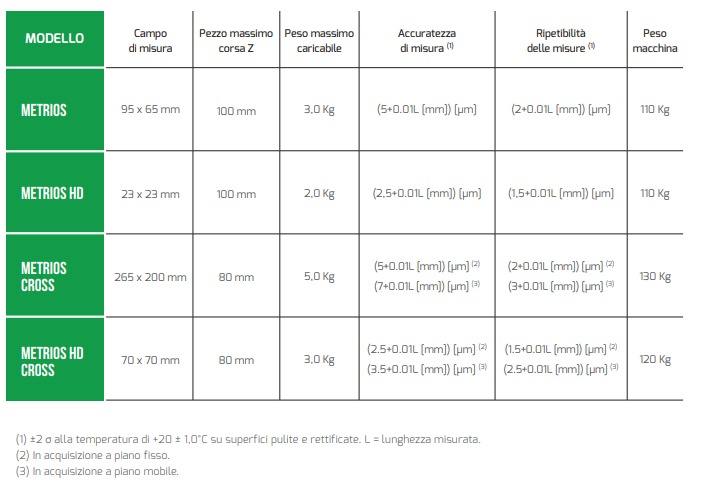

• METRIOS è in grado di acquisire un’immagine di:

CAMPO FISSO: 95 x 65 mm

CAMPO MOBILE: 200 x 265 mm, altezza max 80 mm

• L’accuratezza delle misurazioni è pari a:

CAMPO FISSO: (5+0.01L [mm]) [µm]

CAMPO MOBILE: (7+0.01L [mm]) [µm]

• La ripetibilità delle misurazioni è di (3+0.01L [mm]) [µm].
• La presenza del calibro a bordo permette il riscontro istantaneo ed automatico delle misure eseguite. La configurazione di Metrios, con gruppo ottico fisso limita al minimo le vibrazioni.

Re – Light

Metrios Re-Light è una macchina di misura ottica dotata di asse rotativo, progettata sia per pezzi piani che per pezzi cilindrici.

É stata ideata per misurare tutti i dettagli con un unico strumento, permette anche di misurare tutte le superfici in una sola volta, senza che l’operatore debba riposizionare il pezzo.

Un’altra caratteristica fondamentale è la rilevazione automatica dell’elemento di riferimento che orienterà misurazione.

Inoltre, il sistema rotativo, incorpora un sistema di fissaggio universale, non sarà quindi necessario nessun altro strumento per poter effettuare le misurazioni.

La macchina di misura ottica Metrios opera senza contatto, sfruttando un sistema costituito da una telecamera matriciale ad alta risoluzione e da tre diversi sistemi di illuminazione:

• retro-illuminatore telecentrico, per la massima precisione e ripetibilità sui profili;
• illuminatore episcopico coassiale integrato nell’ottica, ideale per un’illuminazione omogenea delle superfici compresi ribassi, fori ciechi o anche scritte e marcature;

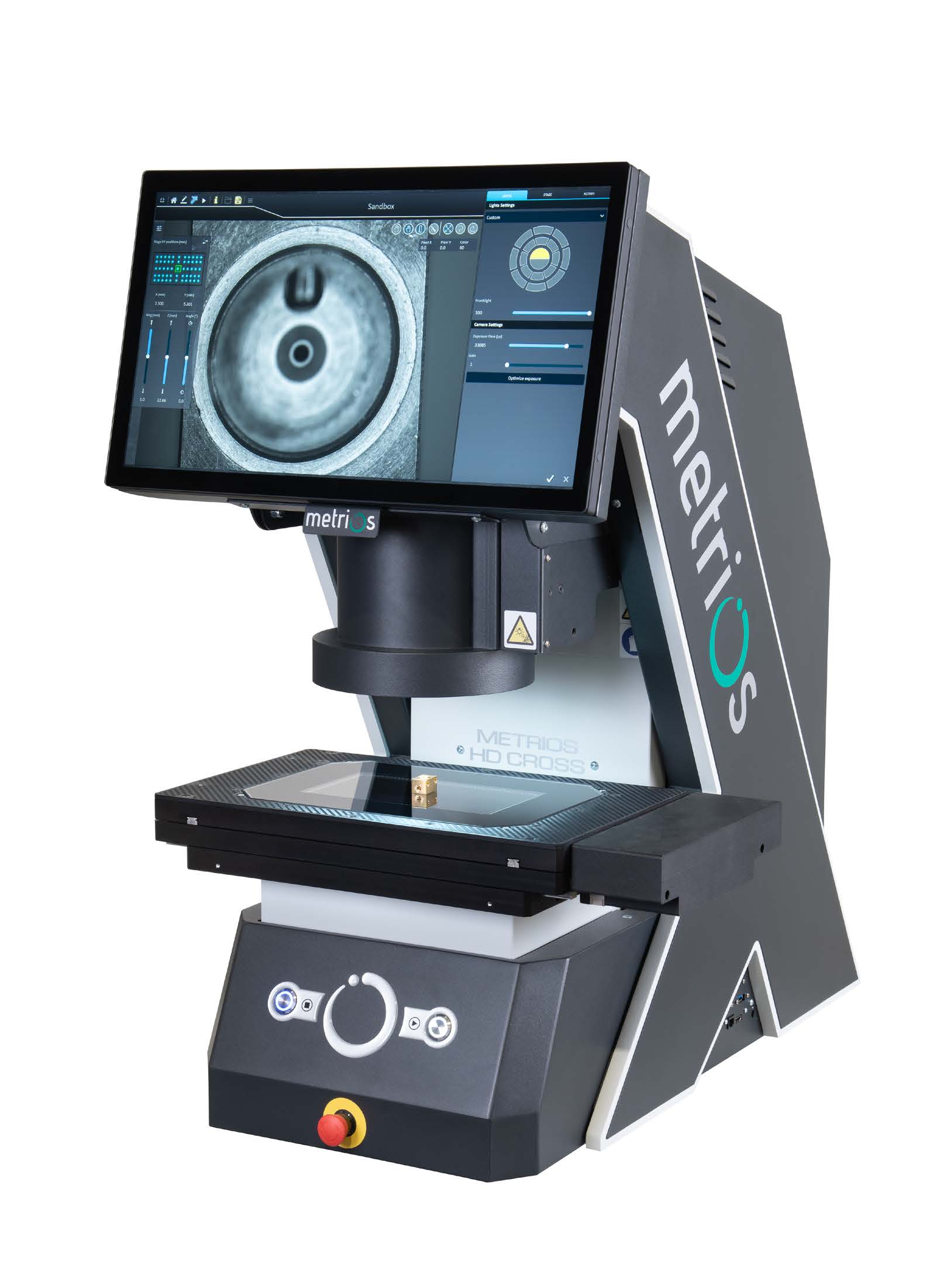

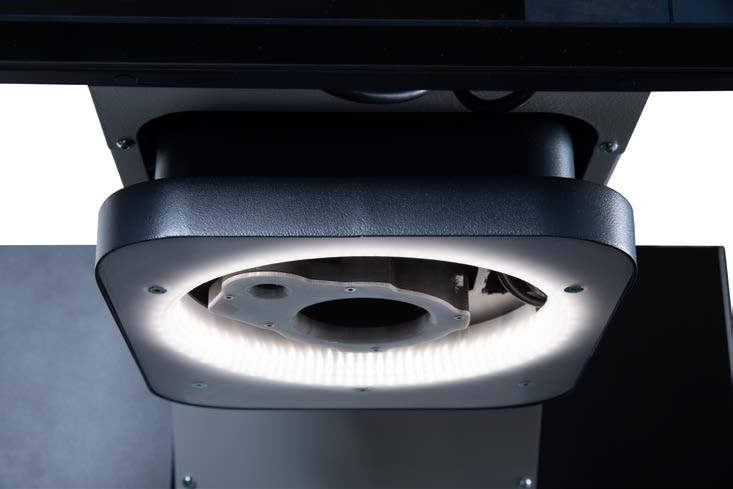

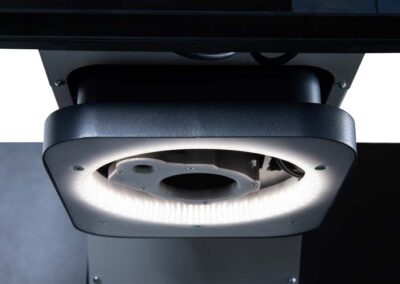

• illuminatore anulare a 640 LED programmabile in 16 settori indipendenti, con movimento verticale automatico programmabile, disposto su due anelli a differente inclinazione, per illuminare il pezzo da qualsiasi angolazione.

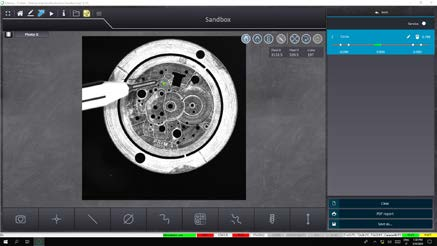

Il sistema di visione crea un’immagine in alta risoluzione dell’intero pezzo da misurare, la quale viene poi elaborata con potenti strumenti software di analisi. La tecnologia di misura senza contatto unisce l’elevata precisione con la velocità e la rapidità di settaggio.
